TBI滾珠絲桿雙螺母DFS5005尺寸如下：

絲桿外徑:50
導程:5
珠徑:3.175
螺母外徑:75
法蘭的厚度:15
螺母的長度:85
法蘭的寬度:85
珠圈數:3.8×1
動額定負荷:2207
靜額定負荷:9542
剛性:96

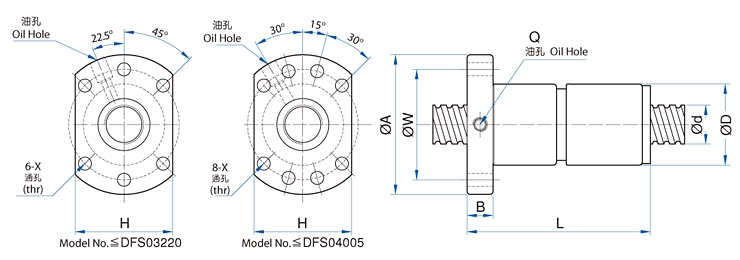

型號 Model No.		滾珠絲杠、螺母之基準參數 Dimensions 單位 : mm
		d	I	Da	D	A	B	L	W	H	X	Q	n	Ca	Coa	K
	DFS05005-3.8	50   48	5	3.175	75	110	15	85	93	85	11	M8	3.8x1	2207	9542	96
	DFS05010-3.8		10	6.35	75	110	18	138	93	85	11	M8	3.8x1	5638	17852	109
	DFS05012-3.8		12	6.35	75	110	18	147	93	85	11	M8	3.8x1	5632	17836	110
	DFS05020-3.8		20	6.35	75	110	18	218	93	85	11	M8	3.8x1	5749	18485	116



TBI滾珠絲桿是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。其有以下幾項特征：

1、與滑動絲杠副相比驅動力矩為1/3 　　
TBI滾珠絲桿的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。 　
 　
2、高精度的保證 　　
TBI滾珠絲杠是用日本制造的世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度·濕度進行了嚴格的控制,由于完善的品質管理體制使精度得以充分保證。 　　

3、微進給可能 　　
TBI滾珠絲桿由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。 　　

4、無側隙、剛性高 　　
TBI滾珠絲杠可以加予壓,由于予壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。 　　

5、高速進給可能 　　
TBI滾珠絲桿由于運動效率高、發熱小、所以可實現高速進給(運動)。 精度公差:C10,C7,C5,C3,C2,C1 C0--數字越小，精度越高。



TBI滾珠絲桿軋制C7級大量現貨庫存，歡迎新老客戶朋友來電來函咨詢及訂購，絲桿長度按客戶要求切割,附圖紙3天內交貨！TBI滾珠絲桿C5研磨級絲桿貨期較長具體交貨期限及報價請來電咨詢。
