TBI精密螺桿參數 SFE2020-6螺母原裝進口
關于TBI精密螺桿SFE2020-6的安裝部位之精度，其必要頂目如下 :
(1) 相對于螺紋溝面的軸線 A，測定絲桿支持部位的半徑方向圓周偏擺值。
(2) 相對于絲桿支持部位的軸線 F，測定零件安裝部位的同軸度。
(3) 相對于絲桿軸支持部位的軸線 E，測定支持部位的端面的直角度。
(4) 相對于絲桿軸線 G，測定螺帽的基準面或法蘭的安裝面的直角度。
(5) 相對于絲桿軸線 A，測定螺帽外緣圓周 (圓筒型) 的同軸度。
(6) 相對于絲桿軸線 C，測定螺帽外緣 (平頭型安裝面) 的平行度。
(7) 絲桿軸軸線的半徑方向的總偏擺值。
在此所述之精度項目是以 JIS 1192~1197 為基準。

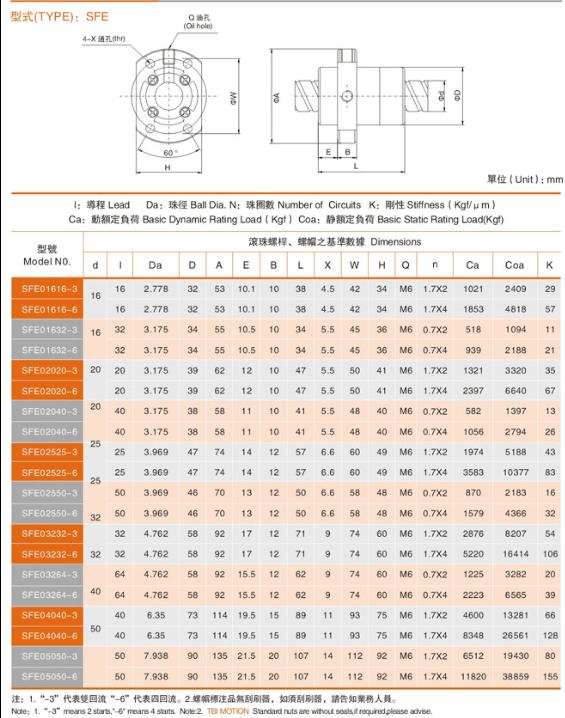

TBI精密螺桿SFE系列所有型號參數如下：
TBI精密螺桿SFE2020-6是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。其有以下幾項特征：
1、與滑動絲杠副相比驅動力矩為1/3
TBI滾珠絲杠的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。
2、高精度的保證
TBI滾珠絲桿是用日本制造的世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度·濕度進行了嚴格的控制,由于完善的品質管理體制使精度得以充分保證。
3、微進給可能
TBI滾珠絲杠由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
4、無側隙、剛性高
TBI滾珠絲桿可以加予壓,由于予壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。
5、高速進給可能
TBI滾珠絲杠由于運動效率高、發熱小、所以可實現高速進給(運動)。 精度公差:C10,C7,C5,C3,C2,C1 C0--數字越小，精度越高。
