TBI導軌TRS-V低組裝四方型

TBI導軌TRS-V低組裝四方型
產品名稱： TBI導軌TRS-V低組裝四方型
產品品牌： 臺灣TBI直線導軌
產品型號： TRS-V低組裝四方型
產品內徑： 15mm-45mm
產品外徑： 34mm-86mm
產品高度： 24mm-60mm

產品說明

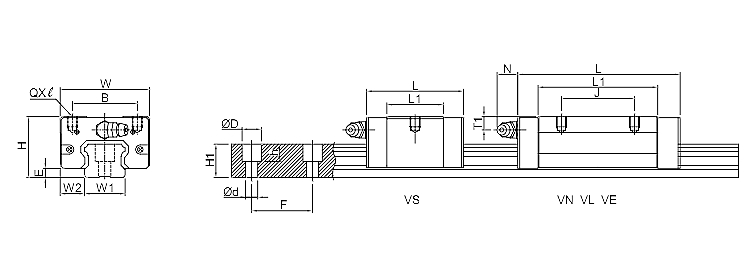

TBI直線導軌TRS-V低組裝四方型系列規格尺寸表

型號 組裝規格 滑塊尺寸 導軌尺寸
H W2 E W B J L L1 Q T1 油孔 N W1 H1 D h d F
TRS15VS 24 9.5 3.2 34 26 40.3 22.9 M4*5 5.5 M4*0.7 7 15 13 7.5 6 4.5 60
TRS15VN 26 56.9 39.5
TRS20VS 28 11 4.6 42 32 49.4 27.8 M5*6 4.5 M6*1 14 20 16.5 9.5 8.5 6 60
TRS20VN 32 68.3 46.7
TRS25VS 33 12.5 5.8 48 35 57.2 35.2 M6*6.5 4.5 M6*1 14 23 20 11 9 7 60
TRS25VN 35 81 59
TRS30VS 42 16 7 60 40 67.4 40.4 M8*8 8 M6*1 14 28 23 14 12 9 80
TRS30VN 40 96.3 69.3
TRS30VL 40 107 80
TRS35VS 48 18 7.5 70 50 75.7 45.7 M8*8 8 M6*1 14 34 26 14 12 9 80
TRS35VN 50 109 79
TRS35VE 72 153 123
TRS45VN 60 20.5 8.9 86 60 60 124.5 90.5 M10*15 10.5 PT1/8 12.5 45 32 20 17 14 105

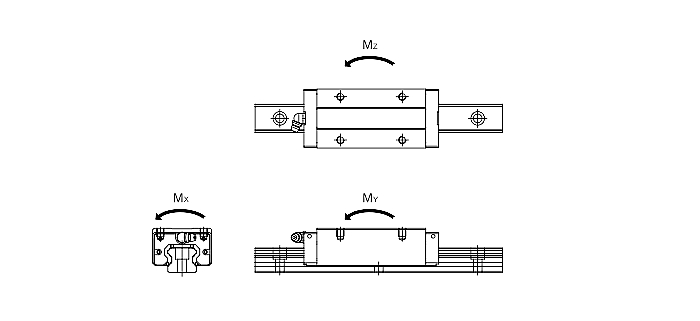

型號 額定負載 容許靜力矩（kgf-mm） 重量
C Co Mx My Mz 滑塊 導軌
單滑塊 單滑塊 雙滑塊 單滑塊 雙滑塊 kg kg/m
TRS15VS 908 1471 10957 6420 33531 6420 33531 0.09 1.32
TRS15VN 1206 2206 16436 14884 70960 14884 70960 0.15
TRS20VS 1398 2140 21615 10700 59798 10700 59798 0.15 2.28
TRS20VN 1896 3307 33404 26459 126998 26459 126998 0.23
TRS25VS 1943 3002 34826 18725 97890 18725 97890 0.25 3.17
TRS25VN 2581 4503 52239 43407 207324 43407 207324 0.39
TRS30VS 2697 3962 55442 26950 154224 26950 154224 0.48 4.54
TRS30VN 3807 6483 90722 74970 355321 74970 355321 0.77
TRS30VL 4098 7203 100803 93100 438966 93100 438966 0.74
TRS35VS 3753 5401 92349 42896 235304 42896 235304 0.71 6.27
TRS35VN 5090 8346 142722 106070 519799 106070 519799 1.15
TRS35VE 6667 12274 209885 233977 1070533 233977 1070533 1.54
TRS45VN 6758 10887 248758 158011 782271 158011 782271 1.98 10.4

產品訂購熱線：13532728713, 13532728713
