TBI微型滑軌TM-W系列

TBI微型滑軌TM-W系列
產品名稱： TBI微型滑軌TM-W系列
產品品牌： 臺灣TBI直線導軌
產品型號： TM-W微型滑軌
產品內徑： 18mm-42mm
產品外徑： 30mm-60mm
產品高度： 12mm-16mm

產品說明

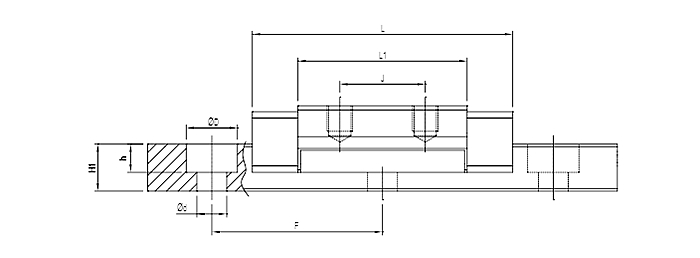

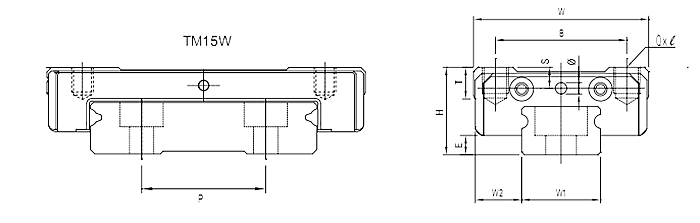

TBI微型滑軌TM-W系列規格尺寸表

型號 組裝規格 滑塊尺寸 滑軌尺寸
H W2 E W B J T L L1 Q φ W1 H1 D h d F P
TM09WN 12 6 3.4 30 23 12 4 39.1 26.7 M3*3 1.3 18 7.3 6 4.5 3.5 30
TM09WL 24 50.7 38.3
TM12WN 14 8 3.9 40 28 15 4.5 44.4 29 M3*3.5 1.3 24 8.5 8 4.5 4.5 40
TM12WL 28 59.4 44
TM15WN 16 9 4.1 60 45 20 4.8 55.3 38.5 M4*4.5 1.3 42 9.5 8 4.5 4.5 40 23
TM15WL 35 74.4 57.6

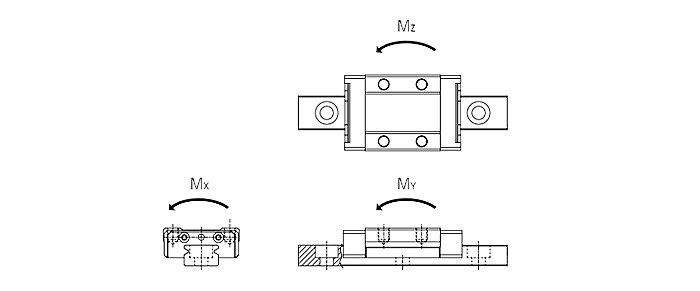

型號 額定負載 容許靜力矩（kgf-mm） 重量
C Co Mx My Mz 滑塊 滑軌
單滑塊 單滑塊 雙滑塊 單滑塊 雙滑塊 kg kg/m
TM09WN 208 368 4645 1621 12205 1621 12205 0.03 0.97
TM09WL 260 509 7123 3905 23411 3905 23411 0.043
TM12WN 313 530 10190 2864 23153 2864 23153 0.05 1.47
TM12WL 415 796 15748 7083 46164 7083 46164 0.076
TM15WN 517 856 26387 5459 42543 5459 42543 0.116 2.85
TM15WL 686 1283 41779 14144 87256 14144 87256 0.175

產品訂購熱線：13532728713, 13532728713
