當前位置：首頁 > 產品展示 > TBI直線導軌

TBI微型導軌TM-N系列

TBI微型導軌TM-N系列
產品名稱： TBI微型導軌TM-N系列
產品品牌： 臺灣TBI直線導軌
產品型號： TM-N微型導軌
產品內徑： 7mm-15mm
產品外徑： 17mm-32mm
產品高度： 8mm-16mm

產品說明

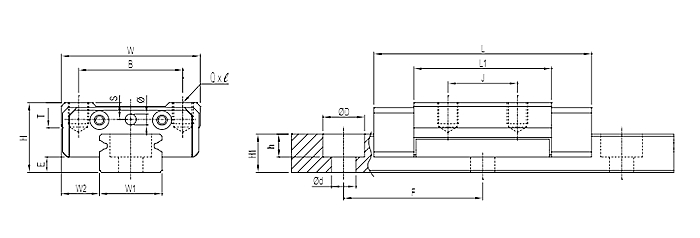

TBI微型導軌TM-N系列規格尺寸表

型號 組裝規格 滑塊尺寸 導軌尺寸
H W2 E W B J T L L1 Q φ W1 H1 D h d F
TM07NN 8 5 1.5 17 12 8 2.25 23 12.3 M2*2 1.3 7 4.7 4.2 2.3 2.4 15
TM07NL 13 31 20.3
TM09NN 10 5.5 2.2 20 15 10 3.62 30.5 19.8 M2*3 1.3 9 5.5 6 3.3 3.5 20
TM09NL 16 40.8 30.1
TM12NN 13 7.5 3 27 20 15 4.54 35 20.6 M2*3.5 1.3 12 7.5 6 4.5 3.5 25
TM12NL 20 47.5 33.1
TM15NN 16 8.5 4 32 25 20 5.86 43 27 M3*5 1.3 15 9.5 6 4.5 3.5 40
TM15NL 25 60 44

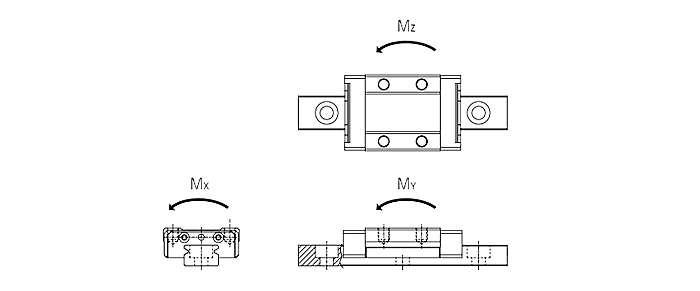

型號 額定負載 容許靜力矩（kgf-mm） 重量
C Co Mx My Mz 滑塊 導軌
單滑塊 單滑塊 雙滑塊 單滑塊 雙滑塊 kg kg/m
TM07 144 204 745 232 3234 232 3234 0.005 0.21
TM07 220 374 1367 849 7261 849 7261 0.009
TM09 220 374 1713 849 7117 849 7117 0.013 0.32
TM09 299 579 2648 2099 14174 2099 14174 0.020
TM12 381 536 3269 1094 12391 1094 12391 0.024 0.61
TM12 555 919 5604 3437 26857 3437 26857 0.039
TM15 581 834 6336 2316 23096 2316 23096 0.048 1
TM15 860 1459 11088 7527 52908 7527 52908 0.080

產品訂購熱線：13532728713, 13532728713
